贴片排针在PCB板上的封装步骤

Time:2024-05-07Views:306 Author:Yixinying

连接器的发展是朝着小型化方向发展,由于很多产品都面临着向更小、更轻的产品发展,所以对间距、外观尺寸、高度都有相应的要求。在电子元件中,产品的设计往往与产品的性能相关。好的设计不但可以提高产品的美观度,还可以延长产品的使用寿命。排针的作用是连接电路,承担电流或信号传输的任务,这里就来说说贴片排针PCB封装工艺步骤。

一、准备阶段

1、排针的选择:根据PCB板的设计要求,选择合适的排针型号和规格,确保连接器的电气性能、机械性能和环境适应性满足设计要求。

2、PCB板准备:检查PCB板的尺寸、厚度、铜箔走线等是否符合设计要求,确保PCB板表面无油污、灰尘、划痕或其他缺陷。

3、包装材料准备:准备所需的包装材料,如焊锡丝、助焊剂、绝缘胶带等。确保这些材料质量可靠,符合包装要求。

二、焊接阶段

1、焊前处理:焊接前对PCB板进行预处理,如清洗、脱氧等,保证焊接表面质量,提高焊接质量。

2、焊接操作:使用合适的焊接工具将贴片排针焊接到PCB板上,焊接过程中要注意控制焊接温度、时间和焊接强度,避免出现焊接不良、焊接不牢等问题。

3、焊后检查:焊接完成后,检查焊接质量,确保焊接点无焊点、短路、焊接不良等现象。

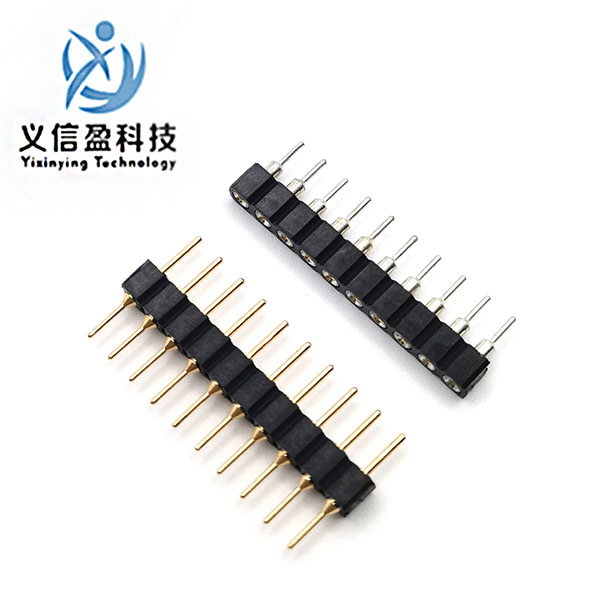

贴片排针

三、测试阶段

1、电气性能测试:用万用表等测试工具测试排针的电气性能,测试内容包括导通性、绝缘性、耐压性等,确保连接器的电气性能满足设计要求。

2、机械性能测试:测试排针的机械性能,如插拔力、抗振动性、抗冲击性等,确保连接器在恶劣环境下仍能正常工作。

3、环境适应性测试:模拟实际使用环境,对贴片排针进行环境适应性测试。测试内容包括温湿度、盐雾、防尘等,确保连接器在各种环境下保持稳定的性能。

四、包装阶段

1、绝缘处理:连接器焊接后,对焊接点进行绝缘处理。使用绝缘胶带等材料包裹焊接点,避免出现电气短路等问题。

2、固定:用螺丝、卡扣等紧固件将排针固定在PCB板上,确保连接器在使用过程中不会松动或脱落。

3、外观检查:检查封装后的PCB板的外观,确保连接器、焊点等部件无损坏、变形、污渍等问题。

五、总结及注意事项

通过以上步骤,就完成了排针连接器在PCB板上的封装过程。实际操作过程中,需要注意以下几点:

1、操作前请仔细阅读产品使用说明书和技术规格书,以确保正确操作。

2、操作时保持环境整洁,防止灰尘、油污等污染物进入焊接点或连接器。

3、操作时注意安全,避免烧伤、触电等事故。

4、包装完成后,需要进行测试,确保连接器的性能符合设计要求。

通过以上步骤和注意事项,就可以顺利完成贴片排针在PCB板上的封装过程了。在实际应用中,包装工艺也需要根据具体的产品要求和实际情况进行适当的调整和优化。
